単管パイプジョイント徹底比較！クランプとの違いと強度・失敗回避術

ホームセンターの資材売り場に整然と並ぶ銀色の鋼管。かつては建設現場の仮設足場専用資材という印象が強かった単管パイプですが、現在ではガレージや大型収納棚、サイクルポートや農事用ハウスを自作するDIY愛好家にとって欠かせない主力建材として定着しています。その組み立てにおいて、仕上がりの美観や作業効率、さらには完成後の安全性を左右する最大の分岐点となるのが単管パイプジョイントの選定です。

しかし、旧来の建設現場で使われる「直交クランプ」とスマートな「差し込み型ジョイント」の構造的な違いを正しく理解しないまま設計を進め、締め付け不足による脱落や骨組みの歪みといったトラブルに見舞われるケースは後を絶ちません。今回は、資材メーカーの耐力試験データや主要ホームセンターの価格動向、DIYビルダーの施工事例をもとに、理想の構造物を作り上げるための実践的なノウハウを徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：単管パイプジョイントは突起のない美しい外観と直角精度に優れる一方、仮設足場用クランプとは耐荷重の伝達メカニズムが根本的に異なる。
• 要点2：止めネジ（六角穴付き止めねじ）による固定力には限界があり、ガレージや大型棚を組む際は「筋交い（ブレース）」の併用が強度維持の絶対条件となる。
• 要点3：カインズは美観重視のDIY向け金具が充実し、コーナンPROは工業用・足場用金物の品揃えと単価に強みがあるため、用途に応じた使い分けがコスト削減のカギとなる。

【2026年最新】単管パイプジョイントと定番クランプの決定的な違い

単管工作を始める際、誰もが最初に直面するのが「昔ながらのクランプを使うべきか、それとも六角レンチで固定する専用ジョイントを使うべきか」という問題です。日本国内の建設・DIY資材市場で流通している単管パイプの標準規格は、外径48.6mm（JIS G 3444一般構造用炭素鋼鋼管）に統一されています。この同規格パイプを接合する2つの金具には、決定的な設計思想の違いが存在します。

建設現場で多用される仮設用クランプは、パイプの外側からボルトとナットを17mmのラチェットレンチで強力に締め付け、鋼管同士を外側から抱き合わせる構造です。その摩擦力（スリップ耐力）は厚生労働省の仮設機材安全基準によって1基あたり約500kgf（4.9kN）以上と極めて高く設定されています。ただし、パイプ同士の軸線がズレて段差が生じるうえ、無骨なボルト金具が外側に大きく飛び出すため、居住空間のインテリア棚や開口部の広いガレージでは通行の邪魔になりやすい難点があります。

対する単管パイプジョイントは、パイプ端部を金具のスリーブ内に差し込み、止めネジ（イモネジ）をパイプ表面に食い込ませて固定します。パイプ同士の芯が同一平面上で直交・直線に揃い、金具外周に余計な突起が出ないため、フラットでスタイリッシュな仕上がりを得られます。しかし、点接触に近いネジ先でパイプを抑え込む構造上、パイプ表面の滑りや締め付けトルク不足がそのまま強度低下に直結するリスクを内包しています。

単管パイプジョイントの種類と選び方｜コーナー固定から直線延長まで

一口にジョイント金具といっても、構造物のどの部位に使用するかによって求められる形状はまったく異なります。フレームの骨格を破綻なく組み上げるためには、主要な種類とそれぞれの役割を頭に入れておく必要があります。

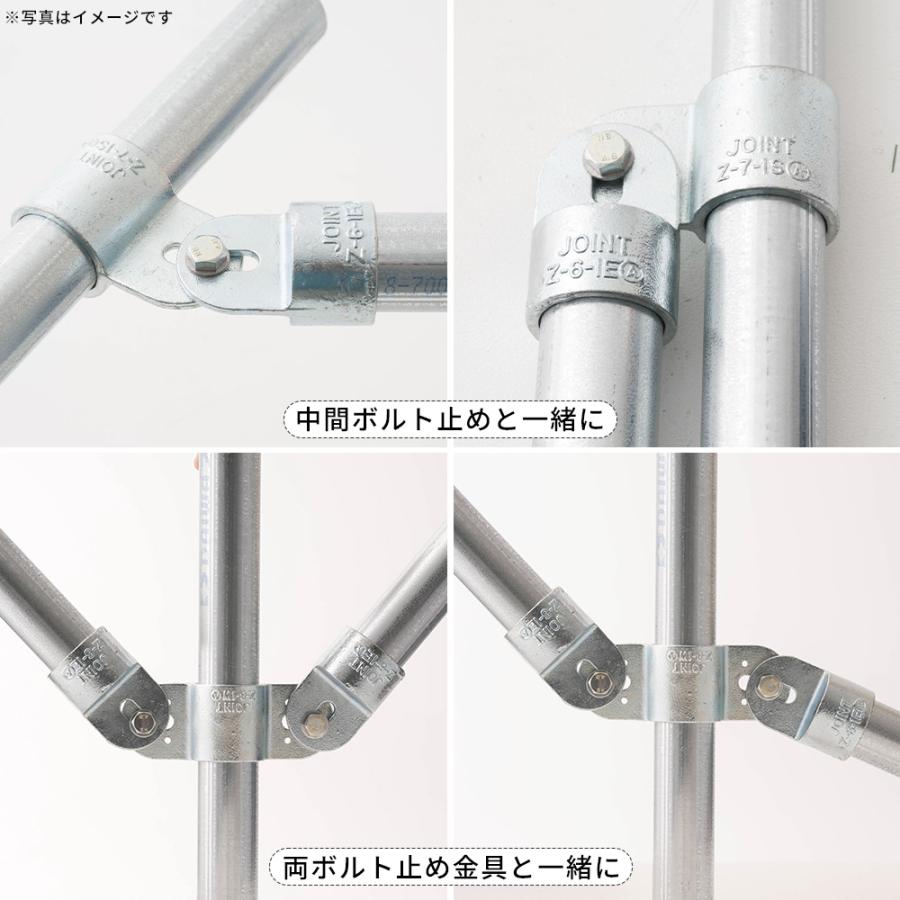

もっとも多用されるのが、箱型フレームの角を構成するコーナー固定用金具です。2本のパイプを90度で結ぶ「2方エルボ」、柱と梁が交差する角部に必要な「3方向コーナーエルボ」、中間棚や屋根を受ける「4方エルボ」「T型ジョイント」などがあります。とりわけ立体構造の四隅を1箇所で強固に結束できる3方向・4方向タイプのコーナー金物は、組み立て時の水平・垂直出しを劇的に容易にしてくれます。

パイプを縦や横に伸ばすための「直線継ぎ手」には、パイプ内部に芯材を挿入して内側から拡張させる内挿型インナージョイントと、外側からスリーブで覆う外嵌め型ジョイントが存在します。外観を完全にパイプと同径で直線化したい場合は内挿型が選ばれますが、曲げ方向の荷重に対する耐久性は外側からしっかり包み込む外嵌め型の方が一段優れています。さらに、地面やコンクリート床、木製天板にボルト留めするための「座付きフランジベース」や、パイプの切断面で手を切らないように保護する「エンドキャップ」も必須のパーツです。

こうしたジョイント市場において、国内のDIYユーザーから圧倒的な支持を集めているのがジョイント工業の「かん太」シリーズです。ダクタイル鋳鉄や亜鉛合金を精密に成型し、溶融亜鉛めっき等の防錆処理を施したこの製品群は、デザイン性の高さと豊富なバリエーションで単管DIYのデファクトスタンダードとなっています。

【実力検証】強度と耐荷重の真相｜ボルト1本にかかるせん断力とスリップの限界

単管パイプDIYで最も誤解されやすいのが、「単管パイプ自体が肉厚2.4mm（または軽量1.8mm）の頑丈な鉄パイプだから、どう組んでもビクともしないはずだ」という過信です。構造力学の観点から言えば、フレーム全体の強度はパイプ本体ではなく接合部の破断・スリップ限界によって決定づけられます。

ネジ固定式ジョイントの固定力を担っているのは、主にM8〜M10サイズのホーローセットビスです。付属または市販の六角レンチ（通常4mmまたは5mm）を使って手作業で締め付けますが、金属製パイプの表面にビスの先端が点状に食い込むことで保持力を発揮します。主要メーカーの引抜試験データによると、適正トルクで締め付けたネジ1本あたりの引抜耐力はおおむね約150kgf〜300kgf程度です。仮設クランプの500kgf以上と比較すると、単純なせん断・引抜強度は約半分から3分の1程度にとどまります。

さらに深刻なのが「曲げモーメント」に対する脆弱性です。パイプ同士を溶接した「剛接合」と異なり、差し込み型ジョイントは「半剛接合」あるいは「ピン接合」に近い挙動を示します。柱と梁を直角につないだだけの単純な四角形フレームに横方向から水平荷重（風圧や地震、地震時の揺れ）が加わると、接合部を支点にして簡単に平行四辺形に倒れ込んでしまいます。これを防ぐためには、斜めにパイプを渡す筋交い（ブレース）や、コーナー角に補強材を入れる「方杖（ほうづえ）」の設置が力学上絶対に欠かせません。

ホームセンター価格と流通比較｜カインズとコーナンの品揃え格差

単管パイプジョイントを調達する際、カインズやコーナンといった大手ホームセンターの売り場特性を理解しておくことは、予算配分と作業効率の両面で決定的な差を生みます。関東を中心に全国展開するカインズと、関西発祥でプロ業態「コーナンPRO」を擁するコーナンでは、棚割りの傾向に明らかな違いが見られます。

カインズの単管パイプジョイント売り場は、一般DIYユーザーの工作ニーズを色濃く反映しています。先述の「かん太」シリーズをはじめとする意匠性の高い金物が充実しており、ツヤ消しブラック塗装を施したパイプや同色のジョイントパーツなど、インテリアやガレージの景観を意識したラインナップが目立ちます。見栄えの良い収納ラックやワークベンチを作りたい層には最適ですが、1個あたりの単価はやや高めに設定されている傾向があります。

一方、コーナンの単管パイプ金物売り場、とりわけコーナンPROの資材館は職人仕様の実用本位です。現場仕様のメッキ仕上げクランプや足場用金物が大量にコンテナ積みされ、ケース単位のまとめ買い割引が設定されていることも珍しくありません。機能重視のシンプルなネジ止めジョイントやパイプサポート金具がリーズナブルに手に入るため、農業用倉庫や広大なサイクルポートなど、金具の点数が数十個にのぼる大型プロジェクトでは総工費に大きな差が生まれます。

【実態検証】利用者の生の声と現場目線で見えたリアル

DIYコミュニティやSNS、建築掲示板に投稿された評判と口コミまとめを検証すると、単管パイプジョイントを巡るリアルな満足と失敗のパターンが浮き彫りになってきます。

多くのDIYビルダーが絶賛しているのは、やはり「素人でも直角を正確に出せる精度の高さ」です。自作の木工棚では歪みを補正する「スコヤ」や「コーナークランプ」の当て方に熟練が求められますが、鋳造製の高精度なジョイント金具を使えば、パイプを底突きするまで差し込んでネジを締めるだけで、おのずと正確なフレームの骨格が立ち上がります。実際にDIY棚やガレージの骨組みを組んだユーザーからは、「直交クランプで作ったときは歪みすぎて引き出しや波板が合わなかったが、かん太に替えたら一発で水平が出た」「見た目がまるでインダストリアル家具のようで家族にも好評」といった声が目立ちます。

一方で、現場のプロや失敗を経験した愛好家から寄せられる深刻な警鐘も見逃せません。特に多いのが、「屋外のタイヤラックに重いスタッドレスタイヤを載せて半年放置したところ、日々の強風の揺れで止めネジが緩み、ラックが菱形に傾いていた」という報告です。六角レンチでの手締めは、締め込みトルクのバラツキが生じやすく、パイプ表面が亜鉛メッキの滑らかな地肌であることも手伝って、反復振動によってネジ先が微細に滑る現象が発生します。現場観察の知見からは、ネジ山に中強度の嫌気性ネジロック剤を塗布することや、定期的な増し締めをルーティン化することが安全運用の分水嶺となっています。

一般に知られていない盲点とネットの誤解｜建築基準法と屋外設置の落とし穴

インターネット上のDIYブログや動画では手軽さばかりが強調されがちですが、単管パイプジョイントを用いた大型工作物には法規面・材料工学面での盲点が潜んでいます。

まず注意すべきは、建築基準法上の「工作物」および「建築物」の定義です。「基礎を打たずに単管パイプで組んだ物置やガレージだから建築確認申請は不要」という言説がネット上で散見されますが、これは明確な誤解です。屋根と柱が存在し、土地に定着して物品を保管する空間を形成している場合、基礎の有無にかかわらず建築物とみなされるケースが一般的です。特に防火地域・準防火地域内での新築・増築や、床面積が10平米を超えるガレージの建設は、仮設資材である単管パイプであっても確認申請や法適合が問われます。強風による屋根材の飛散や構造倒壊が近隣トラブルに発展すれば、民法上の工作物責任（民法第717条）を免れることはできません。

もう一つの落とし穴が、屋外使用における異種金属接触腐食（電食）です。ホームセンターで一般に販売されている単管パイプは溶融亜鉛めっき（ドブ漬け）または高耐食性溶融めっき鋼板です。これに対し、安価なジョイント金具や交換用の止めネジに粗悪なメッキネジや材質の合わないステンレスネジを無計画に使用すると、水滴が付着した際に電位差が生じ、パイプ側の亜鉛被膜が急速に犠牲腐食を起こしてサビが噴き出す原因になります。屋外に常設する場合は、金具メーカーが指定する正規の防錆ボルトを使用し、パイプの切断面には必ず防錆塗料（ジンクリッチスプレー）を塗布したうえで密閉キャップを装着することが長寿命化の鉄則です。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

多種多様なジョイントが流通する現代だからこそ、自身の目的と技術レベルに合致しているかを冷徹に見極める必要があります。

【単管パイプジョイントが最適な人・用途】

• ガレージ内ラックや作業台、室内棚を組む人：突起のないフラットな仕上がりと、コンテナボックスや天板をきれいに収めたい空間にベストマッチします。
• 水平・直角の精度に自信がないDIY初級〜中級者：精度の高いコーナー金具を使うことで、基礎的なフレーム構築での失敗を未然に防ぐことができます。
• 将来的な解体や組み換えを前提としている人：六角レンチ1本で容易に分解・拡張ができるため、ライフステージの変化に合わせた模様替えに極めて柔軟です。

【ジョイント単独での使用を避けるべき・慎重になるべきケース】

• 吹きさらしの場所で大型の屋根や壁を張る人：風圧荷重は想像を絶する力でジョイントの止めネジを破壊します。筋交いを多用するか、主要な接合部は仮設クランプを併用する設計が不可欠です。
• 人が上に乗る足場や高所作業台を作る人：厚生労働省の労働安全基準において、ネジ止め式の装飾・DIY用ジョイントは足場部材として認められていません。人命に関わる用途には必ずJIS認定の正規足場資材を使用してください。
• 完成後に一切の点検やメンテナンスを行いたくない人：微振動による緩みのリスクが常にあるため、定期的なトルク確認を行えない環境には不向きです。

【単管パイプジョイント】に関するよくある質問（FAQ）

Q1：単管パイプの軽量管（肉厚1.8mm）にも通常のジョイントは使えますか？
A1：外径が48.6mm規格であれば物理的な差し込みは可能です。ただし、従来の肉厚2.4mm管に比べて鋼板が薄いため、六角レンチで止めネジを過剰に締め付けるとパイプ自体が局所的に凹み、変形して保持力が低下する恐れがあります。インパクトドライバーなどで無理に締め付けず、手動の六角レンチでパイプの変形具合を確認しながら規定トルクで均等に締め込んでください。

Q2：止めネジ（イモネジ）が作業中にナメてしまいました。どう対処すればいいですか？
A2：無理に六角レンチを回し続けると完全に穴が潰れて外せなくなります。ネジ溝が浅く崩れた段階であれば、ネジ滑り止め液を塗布して新品の高品質六角レンチで回すか、ネジ頭を取り外す専用のエキストラクター（逆タップ）を使用します。予防策として、100円ショップなどの精度が低いレンチは避け、PBスイスツールズやWera、ベッセルなどの精度が高い工具を使うことがトラブル防止の近道です。

Q3：屋外設置で雨水がジョイント内部に溜まって錆びる心配はありませんか？
A3：外嵌めタイプのジョイントは隙間から微量の雨水が侵入する可能性があります。金具内部に水が滞留するとパイプの内面（無塗装部分）から赤サビが進行するため、パイプ下部には必ず水抜き用の隙間を設けるか、柱パイプの下端を開放しておく設計が基本です。また、接合部の上部には雨水侵入を防ぐシーリングテープやキャップを併用すると防錆効果が飛躍的に高まります。

まとめ：美観と強度のバランスを見極め安全な単管DIYを実現する

単管パイプジョイントは、かつて工事現場の無骨な仮設材だった単管パイプを、洗練されたインダストリアルデザインのDIY素材へと昇華させた画期的な金物です。突起のない美しい外観と直角加工の容易さは、従来の仮設クランプでは到底得られなかった大きな恩恵をもたらしてくれます。

しかし、その利便性の裏には、ネジ1本の食い込みに依存する強度的な限界や、曲げモーメントに対する構造的な弱点が確実に存在します。「パイプが鉄だから頑丈」と思い込むのではなく、適正な筋交いの配置、トルク管理、そしてカインズやコーナンPROの売り場特性を活かした適材適所のパーツ調達を実践すること。この3点を守ることこそが、何年経っても歪まない、頑丈で美しい作品を完成させるための唯一の鉄則です。 （出典: 単 管 パイプ ジョイント（Yahoo!ニュース））
